SWIFT

TYPE BLADE
Swift Exclusive Design Antenna Type Blade

スイフト type BLADE

取り付けイメージ

スイフト type BLADE 取り付け例

特 徴

スイフト type BLADE 特徴

商品詳細

適合車種 ・SWIFT [ ZC / ZD シリーズ 全車両 ]
・SWIFT SPORT [ ZC / ZD シリーズ 全車両 ]
カラー チャンピオンイエロー4 [ZFT] / スーパーブラックパール [ZMV] / ピュアホワイトパール [ZVR] / プレミアムシルバーメタリック [ZNC] / バーニングレッドパールメタリック [ZWP] / スピーディーブルーメタリック [ZWG]

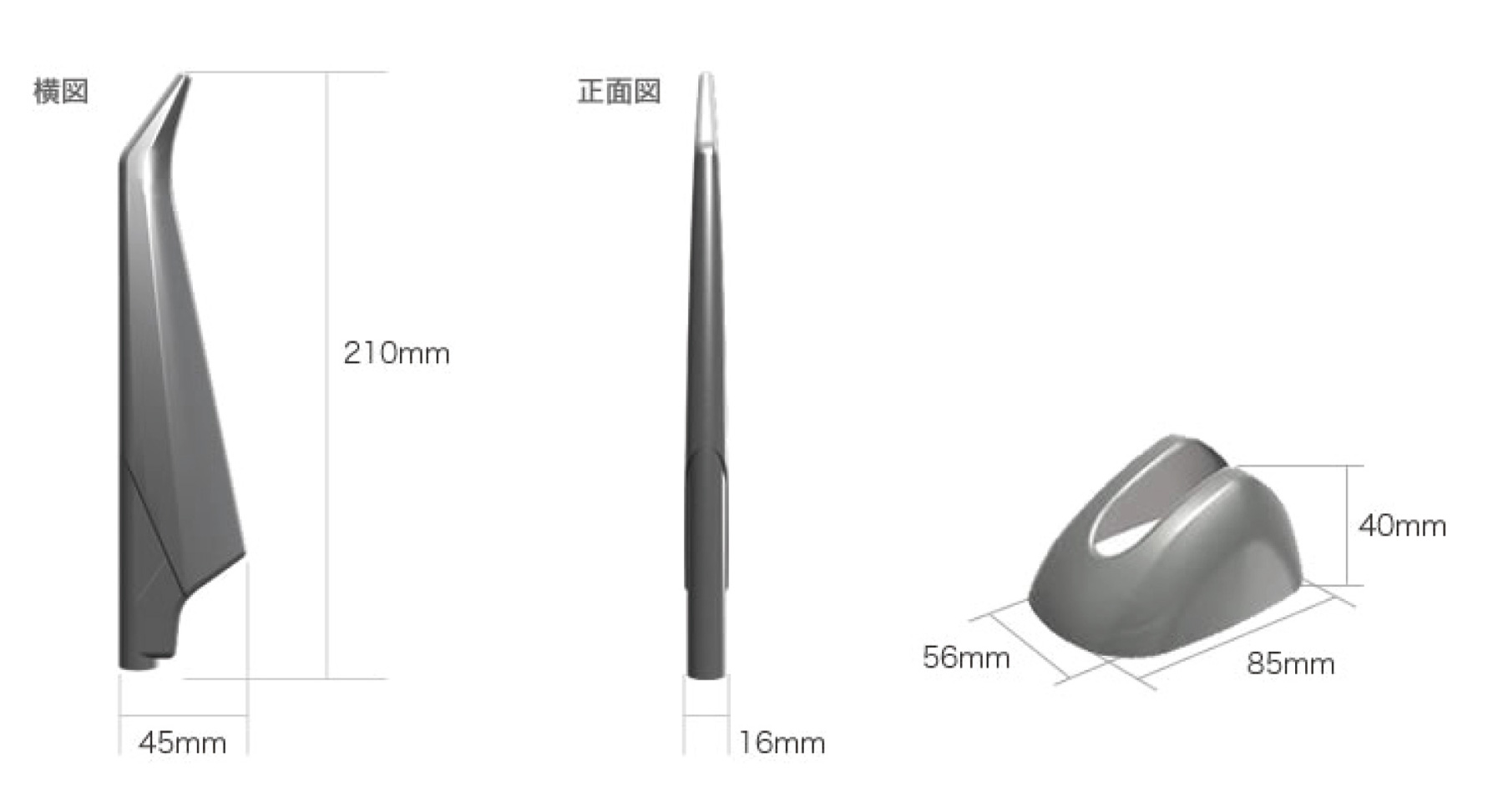

外形寸法 アンテナ本体:16(W) × 45(D) × 210(H)㎜
ボスカバー:56(W) × 85(D) × 40(H)㎜
type BLADE サイズ
同梱品 デザインアンテナ本体 / スタッドネジ(1本) / 六角レンチ / アルコールクリーナー(1枚) / 取扱説明書(保証書)
受信周波数 FM(76.0MHz~90.0MHz) AM(530KHz~1,710KHz)
アンテナ形式 ヘリカルコイル式
カップリング方式 アンテナボス部に接続
※M5ネジ専用 ( 付属の六角レンチで固定 )
ブレードアンテナについて
  • ハッチバック車によっては、バックドアを上に開けた時にブレードアンテナと接触する場合がありますので、ブレードアンテナを倒す向きや角度にご注意ください。
  • アンテナを倒す向きによっては、ルーフパネルと接触する場合がありますので、ブレードアンテナを倒す向きや角度にご注意ください。
  • ブレードアンテナの着脱は、頻繁に行わないでください。アンテナ本体のネジ穴は樹脂製のため、ネジを頻繁に回すとネジの緩みの原因となります。
道路運送車両の保安基準について 弊社アンテナは、2017年3月31日以降の外部突起規制に対応していますので、安心してご使用いただけます。

突出の制限
道路運送車両の保安基準第十八条別添22 3.4に電波送受信用アンテナの表面には、曲率半径が2.5mm未満である突起を有してはならない。となっています。
弊社FM/AMブレードアンテナは、表面突起が基準に適合するように設計されています。

突出量の制限
道路運送車両の保安基準第十八条別添22 4.1.4.2に台座を含むアンテナの突出量が車体表面から70mmを超えないこと。となっています。
弊社FM/AMブレードアンテナは、可倒式アンテナボスに取付けてください。

取付位置の制限
純正アンテナが、運転者の位置(Rポイント)より前方にある場合は、取付けできません。詳しくは、道路運送車両の保安基準第十八条別添22をご確認ください。

構造装置の軽微な変更時の取扱いについて
指定部品のため、構造変更に係わる諸手続き(自動車検査証の記載事項の変更手続き)は不要となります。
注意事項
  • 本製品は、新車時の純正カラーに塗装してあります。 その為、取付け車両のボディーカラーに色あせや退色があると、アンテナのカラーはボディーカラーと一致しない場合があります。
  • 本製品の取付け・使用・作業依頼は、お客様自らの判断・責任の上で行ってください。弊社では本製品の取付け・使用による、使用者・第三者・車両への損害・事故・損傷・怪我などの補償は一切行いません。
  • 本製品を取付ける際、ボディが凹む場合がありますので、十分に注意して作業を行ってください。
  • 本製品は純正と同等レベルの受信感度がありますが、感度を保証するものではありません。
    ※受信状態によっては感度が低下する場合があります。
    ※FM-VICS受信においても上記内容となります。(ラジオアンテナを使用しないナビは除く)
取扱説明書 PDF DAZ-S3 PDF
↓
